Q641H硬密封氣動球閥 耐高溫Q641H

更新時間:2015-11-25

Q641H氣動硬密封球閥規格型號標準,性能可靠,具有安裝簡便、密封可靠、阻力小、動作穩定可靠等優點。Q641H氣動硬密封球閥廣泛用于石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中;化工產品、醫藥和食品生產中;水電、火電和核電的電力生產系統中;城市和工業企業的給排水、供熱和供氣系統中。
 氣動硬密封球閥主要適用于溫度高溫250度以上的工況場合。Q641H氣動硬密封球閥的結構形式分為浮動球式;硬密封球閥與電氣閥門定位器配套,輸入4~20mADC信號及0.4~0.7MPa氣源即可控制運轉,實現對壓力、流量、溫度、液位等參數的調節。亦配行程限位開關、電磁閥、減壓閥及 0.4-0.7MPa氣源可實現開關操作,并送出二對無源觸點信號指示閥門的開關。


Q641H氣動硬密封球閥規格標準:
公稱通徑(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系數Kv 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
公稱壓力(MPa) PN1.6、2.5、4.0、6.4、10.0MPa
泄漏量 硬密封:≤額定流量的10-5
閥體形式 兩段式閥體(浮動球體) 兩段式閥體(固定球體)
閥芯形式 “O”型球形閥芯
密封填料 聚四氟乙烯(PTFE)、金屬石墨纏繞墊片
連接形式 法蘭、焊接、螺紋
流量特性 近似快開特性
可調范圍 DN15-65 DN80-300
250:1 350:1
適用溫度 密封面
硬密封≤450℃
配置執行機構 GT、SR、ST、AT、AW系列單雙作用氣動執行器
控制方式 開關兩位控制、4-20mA模擬量控制

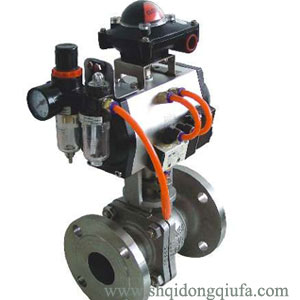

Q641H Q641W硬密封氣動球閥
Q641H硬密封氣動球閥優點:
1、采用圓柱形彈簧或波形彈簧預載的襝性可動金屬閥座結構,密封預緊力設計合理、閉啟靈活,有效保證密封的可靠性。
2、采用特殊結構裝置的閥桿,不僅確保填寫料處還會滲漏,且防止了閥桿脫出。
3、根據用戶的需要,可設計成適應粉塵(包括含固體顆粒),漿料等介質的結構,使球閥耐磨及耐高溫性能更好。
4、本身具有防火防靜電功能。
5、氣動金屬密封球閥應按規定流向使用。


Q641H氣動硬密封球閥尺寸標準:
公稱通徑DN(mm) 主要尺寸 法蘭尺寸
PN1.6MPa  PN2.5MPa
L H H1 L1 D D1 D2 n-φd D D1 D2 n-φd
15 130 185 / 140 95 65 46 4-14 95 65 46 4-14
20 140 191 / 140 105 75 45 4-14 105 75 56 4-14
25 150 193 / 140 115 85 65 4-14 115 85 65 4-14
32 165 212 / 164 140 100 76 4-18 140 100 76 4-18
40 180 217 / 164 150 110 84 4-18 150 110 84 4-18
50 200 260 102 190 165 125 99 4-18 165 125 99 4-18
65 220 293 114 210 185 145 118 4-18 185 145 118 8-18
80 250 323 127 247 200 160 132 8-18 200 160 132 8-18
100 280 382 152 276 220 180 156 8-18 235 190 156 8-22
125 320 468 184 348 250 210 184 8-18 270 220 184 8-26
150 360 510 219 378 285 240 211 8-22 300 250 211 8-26
200 400 655 273 524 340 295 266 12-22 360 310 274 12-26
250 630 / 360 / 405 355 319 12-26 425 370 330 12-30
300 750 / 395 / 460 410 370 12-26 485 430 389 16-30

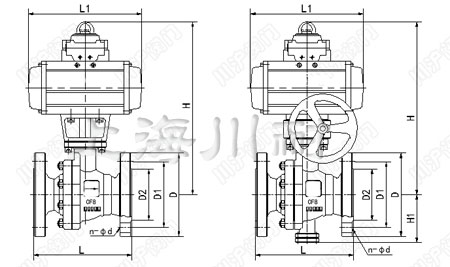

Q641H硬密封氣動球閥結構圖:
Q641H氣動硬密封球閥結構圖
